ST01

产品图片
PRODUCT IMAGE

产品图片

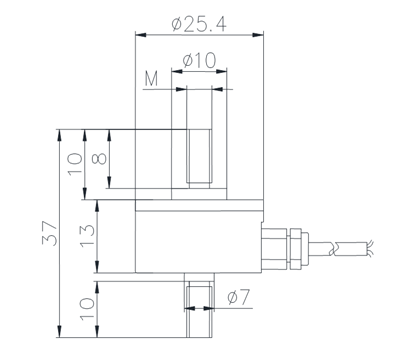

安装尺寸
MOUTING DIMENSION

安装尺寸

特点与用途
FEATURES & APPLICATIONS

高度低,变形量小

不锈钢材料

拉压双向

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装及其他工业测试、测量及控制系统

动态响应频率高

Miniature load cell,low profile,small deflection

Made of stainless steel

Tension and compression application

Mainly used for automotive press fit, automated assembly, 3C products testing, new energy product assembly, medical testing, robotics, mold assembly and other industrial testing and control system

High dynamic response frequency


技术参数
SPECIFICATIONS

参数

Specifications

技术指标/Technique

额定容量

Capacity

50,100, 200, 300N

500,1000,2000N

输出灵敏度

Rated output

2.0±10%mV/V

零点输出

Zero balance

±0.05mV/V

非线性

Non-linearity

0.1%F.S.

滞后

Hysteresis

0.1%F.S.

重复性

Repeatability

0.1%F.S.

蠕变(30min

Creep(30min)

0.1%F.S.

温度灵敏度漂移

Temp.effect on output

0.05%F.S./10

零点温度漂移

Temp.effect on zero

0.05%F.S./10

输入电阻

Input impedance

800~1100Ω

输出电阻

Output impedance

800~1100Ω

绝缘电阻

Insulation

5000MΩ/100VDC

激励电压

Recommended excitation

10V

最大激励电压

Maximum excitation

15V

温度补偿范围

Compensated temp range

-10~60

工作温度范围

Operation temp range

-20~80

安全超载

Safe overload

150%F.S.

极限超载

Ultimate overload

200%F.S.

电缆线尺寸

Cable size

φ3×4000mm

材料

Material

Stainless Steel(不锈钢)

防护等级

IP Class

IP66


受力方式
LOAD DRIRECTION

受力方式

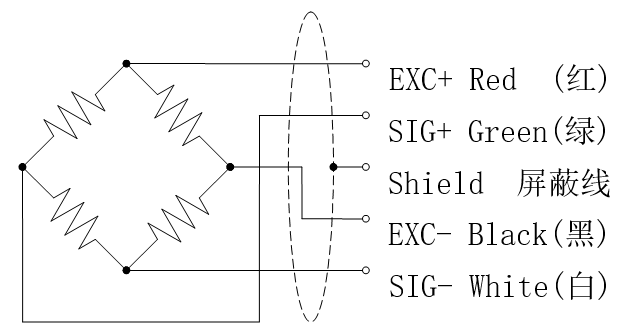

配线图
WIRING CODE

配线图
