大量程轮辐式传感器
优质合金钢材料
拉压双向受力
可用于汽车衡，料斗秤，各种工业称重系统等
可定制其它量程
主要用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试，各类材料试验机，等测量及控制系统
动态响应频率高
Pancake type load cell
Alloy steel
Tension and compression application
Can be used in truck scales, hopper scales, various industrial weighing systems, etc.
Customizable other ranges

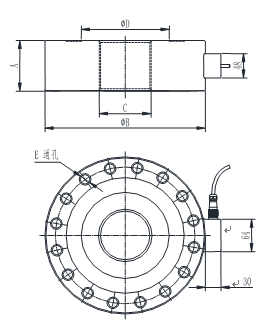

Cap（t） | A | B | C | D | E |
100 | 68 | 268 | M72×2 | 122 | 16-∅17 |
200,250 | 100 | 310 | M100×4 | 170 | 16-∅19 |
300 | 120 | 390 | M120×4 | 200 | 20-∅21 |
400,500 | 142 | 480 | M160×4 | 260 | 20-∅26 |
600,800 | 148 | 540 | M200×4 | 310 | 20-∅32 |
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 100,200,250,300,400,500 600,800t |
输出灵敏度 | Rated output | 2.0±1%mV/V |
零点输出 | Zero balance | ±1% F.S. |
非线性 | Non-linearity | 0.1%F.S. |
滞后 | Hysteresis | 0.1%F.S. |
重复性 | Repeatability | 0.1%F.S. |
蠕变（30min） | Creep(30min) | 0.05%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 780±20Ω |
输出电阻 | Output impedance | 700±10Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~15V |
最大激励电压 | Maximum excitation | 20V |
温度补偿范围 | Compensated temp range | -10~40℃ |
工作温度范围 | Operation temp range | -10~70℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | φ5×6000mm |
防护等级 | IP Class | IP66 |
