ST02

产品图片

PRODUCT IMAGE

产品图片

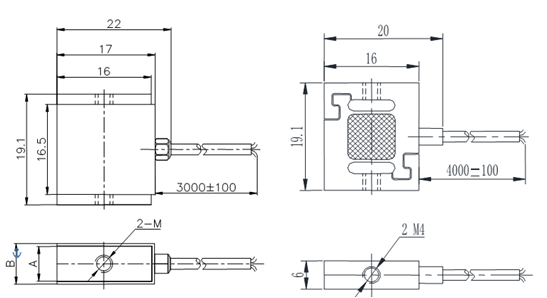

安装尺寸

MOUTING DIMENSION

安装尺寸

特点与用途

FEATURES & APPLICATIONS

微型传感器，精度高，带过载保护功能

不锈钢或铝合金材料

拉压双向

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、测量及控制系统

动态响应频率高

Miniature load cel ad High precision with anti-overload protection

Made of stainless steel or Aluminum

Tension and compression application

Mainly used for automotive press fit, automated assembly, 3C products testing, new energy product assembly, medical testing, robotics, mold assembly and other industrial testing and control system

High dynamic response frequency

技术参数

SPECIFICATIONS

Capacity（N）	A	B	M	备注
2.5,5,10,20	5	6.8	M3	需要带外壳
50,100,200,300,500	6	7.5	M4	不带外壳可选

参数	Specifications	技术指标/Technique
额定容量	Capacity	1,2.5,5,10,20,50,100,200, 300,500N
输出灵敏度	Rated output	2.0±10%mV/V
零点输出	Zero balance	±0.02 mV/V
非线性	Non-linearity	0.05%F.S.
精度	precision	0.05%F.S.
重复性	Repeatability	0.05%F.S.
蠕变（30min）	Creep(30min)	0.05%F.S.
温度灵敏度漂移	Temp.effect on output	0.05%F.S./10℃
零点温度漂移	Temp.effect on zero	0.05%F.S./10℃
输入电阻	Input impedance	350±30Ω
输出电阻	Output impedance	350±5Ω
绝缘电阻	Insulation	≥5000MΩ/100VDC
激励电压	Recommended excitation	5V
最大激励电压	Maximum excitation	15V
温度补偿范围	Compensated temp range	-10~60℃
工作温度范围	Operation temp range	-20~80℃
安全超载	Safe overload	150%F.S.
极限超载	Ultimate overload	300%F.S.
电缆线尺寸	Cable size	φ2×4000mm
单件重量	Weight approx.	0.1kg
材料	Material	Stainless Steel（不锈钢）
防护等级	IP Class	IP66
